Клапаны нержавеющие – это вид трубопроводной арматуры, корпус и внутренние детали которого изготовлены из нержавеющей стали. Предназначены для перекрытия, регулирования или перенаправления потока рабочей среды в трубопроводах, где углеродистая сталь или чугун не обеспечивают достаточной коррозионной стойкости. Нержавеющая сталь устойчива к агрессивным средам, гигиенична и сохраняет прочность в широком диапазоне температур.

Конструкция

Основные конструктивные элементы нержавеющего клапана:

• корпус с входным и выходным патрубками;
• крышка (букса), закрывающая верхнюю часть корпуса;
• шток (шпиндель) – передаёт усилие от привода к запорному элементу;
• запорный элемент (золотник, диск, тарелка, шар) – перекрывает или открывает проходное сечение;
• седло – уплотнительная поверхность, к которой прижимается запорный элемент;
• уплотнение штока – сальниковое (набивка) или сильфонное (гофрированная металлическая трубка);
• маховик или приводной механизм для управления.

Форма корпуса может быть проходной (S-образная траектория потока), угловой (однонаправленное изменение потока на 90°) или прямоточной (поток меняет направление минимально).

Принцип работы

При вращении маховика или срабатывании привода шток совершает поступательное движение, перемещая запорный элемент относительно седла. В крайнем нижнем положении запорный элемент плотно прижимается к седлу и полностью перекрывает поток. В верхнем положении – проходное сечение открыто. Рабочая среда должна подаваться под золотник (в направлении, указанном стрелкой на корпусе), чтобы давление среды прижимало запорный элемент к седлу в закрытом положении и снижало усилие открытия. В обратных клапанах запорный элемент удерживается пружиной или собственным весом и открывается давлением потока в прямом направлении, автоматически закрываясь при обратном потоке.

Ключевые особенности и преимущества

• высокая коррозионная стойкость – нержавеющая сталь противостоит агрессивным жидким и газообразным средам;
• гигиеничность – материал не выделяет вредных веществ, не влияет на свойства рабочей среды;
• долговечность – срок службы исчисляется десятилетиями при правильном подборе марки стали;
• работа в широком температурном диапазоне – от -200 до +600 °C в зависимости от марки стали и уплотнения;
• высокая герметичность затвора – особенно в сильфонных исполнениях (класс «А» по ГОСТ 9544-2015);
• экологическая безопасность – нержавеющая сталь пригодна для переработки;
• компактность и относительно небольшой вес по сравнению с чугунными аналогами.

Основные разновидности

По функциональному назначению:

• запорные – полное перекрытие потока;
• регулирующие – изменение давления и расхода среды;
• обратные – пропуск среды только в одном направлении;
• предохранительные – сброс избыточного давления для защиты системы;
• перепускные – отвод избытков среды в ответвления;
• смесительные – соединение потоков разных сред;
• отсечные – быстрое отключение участка системы.

По форме корпуса:

• проходные;
• угловые;
• прямоточные;
• игольчатые (для малых диаметров, точное регулирование).

Где применяется

• пищевая промышленность – молочная, мясная, напитков (санитарное исполнение);
• фармацевтика – производство лекарственных препаратов;
• химическая и нефтехимическая промышленность – агрессивные среды, кислоты, щёлочи;
• энергетика – пар, горячая вода, теплоснабжение;
• криогенные системы – жидкий азот, кислород, аргон;
• судостроение – системы с морской водой;
• ЖКХ – водоснабжение, канализация;
• металлургия – технологические трубопроводы.

Какие есть ограничения конструкции

• повышенное гидравлическое сопротивление по сравнению с задвижками (особенно в проходных конструкциях);
• наличие зон застоя в проходных клапанах – может приводить к скоплению примесей и коррозии;
• запорные клапаны не предназначены для длительной работы в промежуточных положениях – ускоряется эрозионный износ уплотнений;
• рабочая среда должна подаваться только в одном направлении (указанном стрелкой);
• сальниковые модели допускают нормируемые утечки по штоку (класс «C» или «D»);
• стоимость выше, чем у углеродистых и чугунных аналогов;
• масса и габариты увеличиваются с ростом диаметра, что усложняет монтаж на крупных Ду.

Варианты управления

• ручное – маховик, рукоятка, редуктор;
• электропривод – электромеханические приводы (МЭО, МЭП и др.);
• пневмопривод – сжатый воздух;
• гидропривод – гидравлическое давление;
• электромагнитный привод – соленоидные катушки (быстрое срабатывание).

Рабочие среды

• холодная и горячая вода;
• насыщенный и перегретый пар;
• сжатый воздух и газы;
• разбавленные органические кислоты (уксусная, лимонная, молочная);
• щелочные растворы;
• нефть и нефтепродукты;
• аммиак, хлор (только сильфонное уплотнение);
• криогенные жидкости (жидкий азот, кислород, аргон);
• пищевые среды и фармацевтические растворы.

Виды присоединения

• фланцевое – основной тип для промышленных диаметров, монтаж на болтах/шпильках с прокладками;
• муфтовое (резьбовое) – внутренняя или наружная резьба, для малых и средних диаметров;
• под приварку – сварное соединение, максимальная герметичность, для пара и ответственных систем;

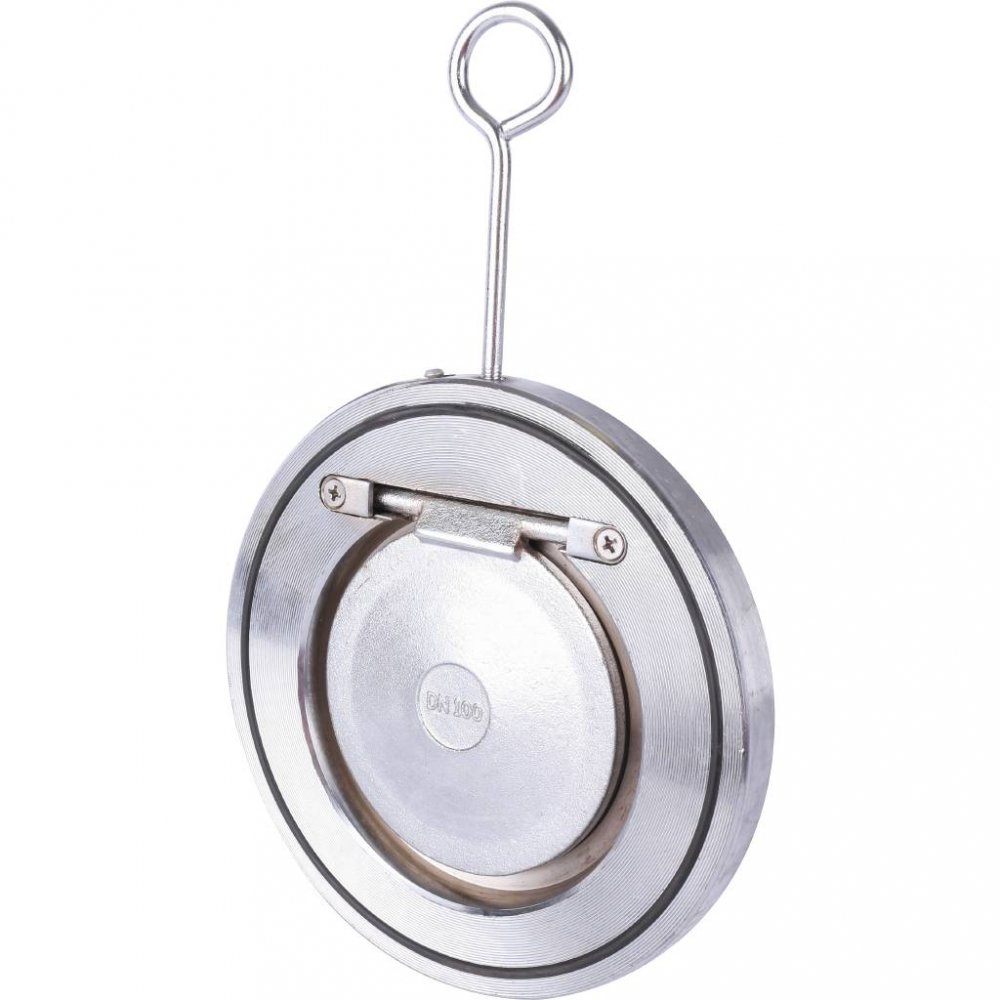

• межфланцевое – клапан зажимается между двумя фланцами трубопровода (характерно для обратных клапанов);
• санитарное (Tri-Clamp, молочная муфта) – быстроразъёмное соединение для пищевой и фармацевтической промышленности.

Материал корпуса и запорного элемента

Основные марки нержавеющей стали, применяемые в клапанах:

• 12Х18Н10Т (аналог AISI 321) – универсальная коррозионностойкая сталь, рабочие температуры до +600 °C, распространена в отечественной арматуре;
• AISI 304 (08Х18Н10) – общепромышленное исполнение, пищевые среды, вода, пар; подвержена питтинговой коррозии в хлоридных средах;
• AISI 316 (10Х17Н13М2) – повышенная стойкость к точечной коррозии за счет легирования молибденом; морская вода, химически агрессивные среды;
• CF8 (литейный аналог AISI 304) и CF8M (литейный аналог AISI 316) – применяются для литых корпусов.

Запорный элемент (золотник, диск, шар) как правило изготавливается из той же марки стали, что и корпус, или из более коррозионностойкой. Уплотнительные поверхности могут дополняться PTFE, графитом, Viton (FKM) или выполняться «металл по металлу» для высоких температур.

Наиболее востребованные диаметры и давления

Типовые диапазоны параметров нержавеющих клапанов на российском рынке:

• Диаметры (Ду): 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200 мм – наиболее массовый диапазон; промышленные модели выпускаются до Ду 300 и выше;
• Номинальное давление (Ру): 16, 25, 40, 63, 160, 250 кгс/см² – наиболее распространены Ру 16 и Ру 40; для высоконапорных систем – до Ру 250.

Основные производители в России

1. АДЛ (Торговый Дом АДЛ) – Москва; производит нержавеющие клапаны под брендами Гранвент, Гранлок, Прегран; запорные, обратные и предохранительные клапаны из стали CF8/AISI 304/316.
2. ПЗТА (Пензенский завод трубопроводной арматуры) – Пенза; выпускает трубопроводную арматуру из нержавеющей стали для температур от -60 до +565 °C.
3. ПАЗ (Пензенский арматурный завод) – Пенза; специализируется на запорных и регулирующих клапанах, в том числе нержавеющих, для химической и энергетической отраслей.
4. Динамика (Завод запорной арматуры) – Казань; производит нержавеющие запорные клапаны из стали 12Х18Н10Т, Ру до 40 МПа, Ду 15–200.
5. Пензтяжпромарматура – Пенза; выпускает промышленную трубопроводную арматуру, включая нержавеющие клапаны для энергетики и нефтехимии.

Наиболее популярные бренды

1. АДЛ Гранвент
2. Genebre
3. Zetkama
4. КИТЗ (KITZ)
5. РАШВОРК
